Cheap Workstation/ cirkulationspump med expansionskärl TK-SC8 Solenergi

Denna smarta styrenhet är själva navet i en solvattenvärmeanläggning. Den har automatisk tillförlitlig drift, inställbar på en massa bra funktioner som fast temperatur, maximal temperatur, konstant temperatur, timing då den ska slå på uppvärmningen och dataminnesskydd, 24 timmars varmvatteninställning. Cirkulationspumpen reglerar vattnet genom värmeväxlaren och överför den värmeenergin som samlas in av solfångaren till vattenlagringstanken.

Användning

Idén med en separat arbetsstation är att den går att placera där ni finner det lämpligast. Solfångarna/ kollektorerna kan ni placera var som helst där solen skiner som mest och lika så vattentanken, den behöver inte stå tillsammans med solfångarna. Allt kan placeras helt separerade så möjlighetens finns at anpassa denna anläggning i de mest modena samt i den mer känsliga äldre byggnationen med stor finess

Varför

Många idag påverkas av allt högre elpriser som gör att det bara blir dyrare och dyrare att använda varmvatten i den mängd man är van vid att göra. Allt fler söker sig därför till lösningar som inte påverkas av elförbrukning lika mycket och då är våra solfångare och solvärmesystem ett mycket bra alternativ!

Observera, på bilden ser det ut som om expansionstanken ska hänga på styrenheten men i verkligheten måste tanken ha egen fastsättning då den är för tung då den är vattenfylld för att bara hänga i inkopplingar!

Preferenser arbetsstation

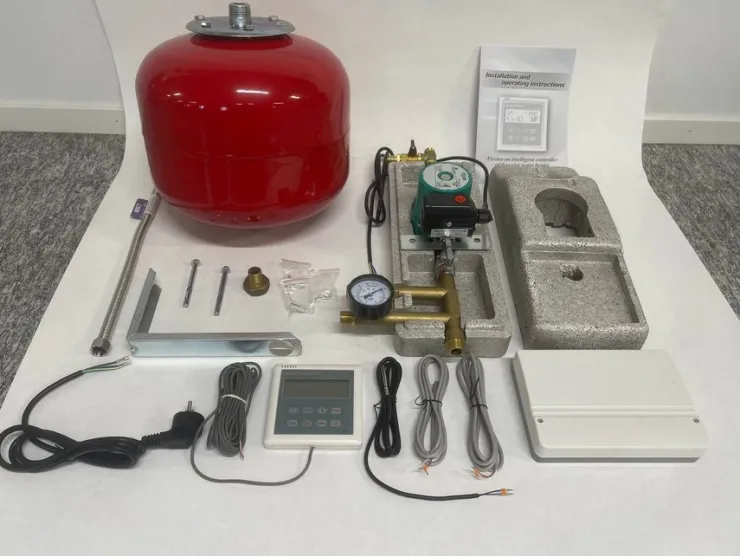

I arbetsstationen ingår:

WILO cirkulationspump

Styrinstrument TK-SC8

VAREM expansionstank 24 liter

Flödesmätare

Tryckmätare

Säkerhetsventil

Tryck: 0,6 Mpa

Inkoppling: ½ tum och ¾ tum

Övriga tekniska data:

Mått styrenhet: 120 x 120 x 18 mm

Strömförsörjning: 200V-240V AC eller 100V-130V AC,50-60Hz.

Strömförbrukning: < 3W

Noggrannhet vid temperaturmätning: ± 2oC

Område för mätning av kollektortemperatur: -10oC ~200oC

Område för tanktemperaturmätning: 0oC ~110oC

Lämplig pumpeffekt: 3 pumpar möjliga att ansluta, effekt för varje pump < 200W .

Lämplig effekt för elvärmare: 1 st <= 1500W .

Ingångar: 4 sensorer,

1st*Pt1000 sensor (?500oC) för kollektor (kiselkabel?280oC),

3st*NTC10K, B3950-sensor (? 135oC) för tank, (PVC-kabel ?105oC),

Utgångar: 4 reläer, för cirkulationspumpar eller 3-vägs elektromagnetisk ventil

Omgivningstemperatur:-10oC ~ 50oC.

Vattentät klass: IP40.

Artikelnummer: 094624
